机械设计中最容易犯的几个错误

www.howdiceisthat.com2019-07-11
诚博娱乐平台

机械设计中最常见的几个错误

使用双螺旋防松。禁止采用图(a)的结构。应采用图(b)的结构。下面使用扁平螺母,顶部使用厚螺母。但是,考虑到下面不能使用平头螺母扳手,它不能拧紧,但只能使用两个厚螺母结构,如图(c)所示。

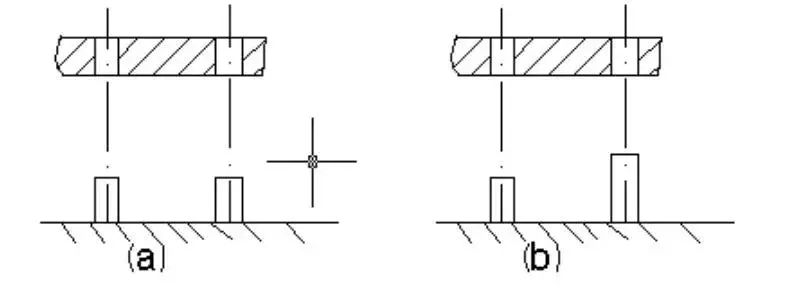

其次,两个定位销应具有不同的长度


大型机柜的组装通常需要安装多个定位销。禁止使所有定位销的高度相同,如图a所示,因为同时对齐多个定位销更加困难。组装销很困难。制作不同的长度,如图b所示。组装盒子时,首先更容易对准定位销。


为了便于安装并且在齿轮运转过程中没有台阶磨损,一般来说,小齿轮应比大齿轮宽5~10mm,如图c所示,但如果小齿轮是由塑料制成的,则小齿轮齿宽应小于大齿轮的齿宽,如图d所示,以避免齿轮上的凹痕。

4.经常拆卸和组装的螺钉连接


螺钉连接如图a所示。该连接的特征在于,螺钉直接拧入待连接的螺纹孔中。没有螺母,结构相对简单和紧凑。结构不能用螺栓连接。不应使用螺钉连接。如果负载很大或经常拆卸,如果经常拆卸,则螺纹可能会磨损,这可能导致连接部件报废。如果要经常拆卸,可以用双头螺栓连接,如图b所示,拧紧深度为H.当螺钉孔为钢或钢时,H≈d;当螺纹孔为铸铁时,H=(1.25~1.5)d,当螺纹孔为铝合金时,H=(1.5~2.5)d,螺纹孔H1=H +(2~2.5)p(p为螺纹)间距),钻孔深度H2=H1 +(0.5~1)d。


当联轴器安装在高转轴端悬架上时,禁止图a的结构,悬臂的长度应减小,悬臂越大,变形越大,重量不平衡,因此,联轴器安装在悬臂端。除了用于减小联轴器重量的联轴器的力量之外,它还应该靠近轴承。

六,小直径深孔加工


件下,根据需要打开较大的孔。同时,应将其制成不同的直径,如图b所示。
